項目

某國際金融中心大廈地處深圳特區CBD，毗鄰會展中心，地理位置優越。大樓竣工并投入運營至今，已經成為市民及游客觀光打卡的新寵，躍升為新晉的地標建筑，也成為特區發展和建設新的里程碑。

一、電能質量問題導致經濟損失、安全隱患

為了保障大廈人員的流暢運轉，該國際金融中心大廈選用了OTIS（奧的斯）和Schindler（迅達）兩個品牌的電梯，其中高層電梯以O(shè)TIS為主，低層電梯以Schindler為主。OTIS采用超級雙轎廂技術，造價十分昂貴，一臺電梯造價需數千萬元。

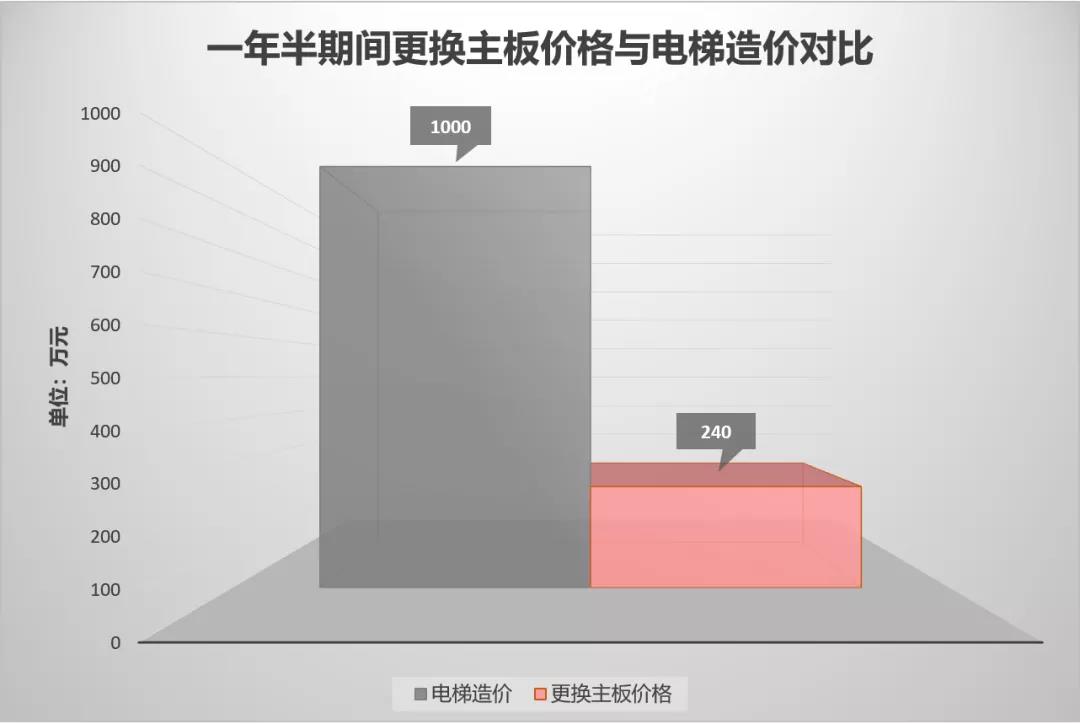

一年半的運營時間內，OTIS的電梯多次出現異常停梯情況，累計已燒毀8塊變頻器的控制板，每塊控制板的更換成本需30萬左右。這8次異常均為突發性事故，也沒有明顯的規律，因此用戶對此束手無策。此外，用戶還發現采購的EPCOS無功補償柜也無法投入使用，處于閑置狀態。

二、診斷分析，故障定位

為更加精準全面的定位故障原因，運用4臺高精度電能質量分析儀，實現對M50C變壓器、S1-1電梯（OTIS）、S1-2電梯(OTIS)、O3-3電梯（Schindler）進行長時持續性監測，發現以下數據異常情況：

無功功率長期為負，會導致端電壓抬升，加之電梯本身存在一定的諧波電流，更加容易造成系統諧振，產生過電流或過電壓，引起變頻器燒毀。

三、治理方案

從經濟性及合理性角度出發，采用集中治理方案，位于變壓器二次側，安裝靜止無功發生器（SVG）以抵消容性無功，同時可以抑制容性無功問題帶來的電壓抬升，大大降低系統中諧波引起的諧振的概率，達到保護變頻器不被燒毀的目的。

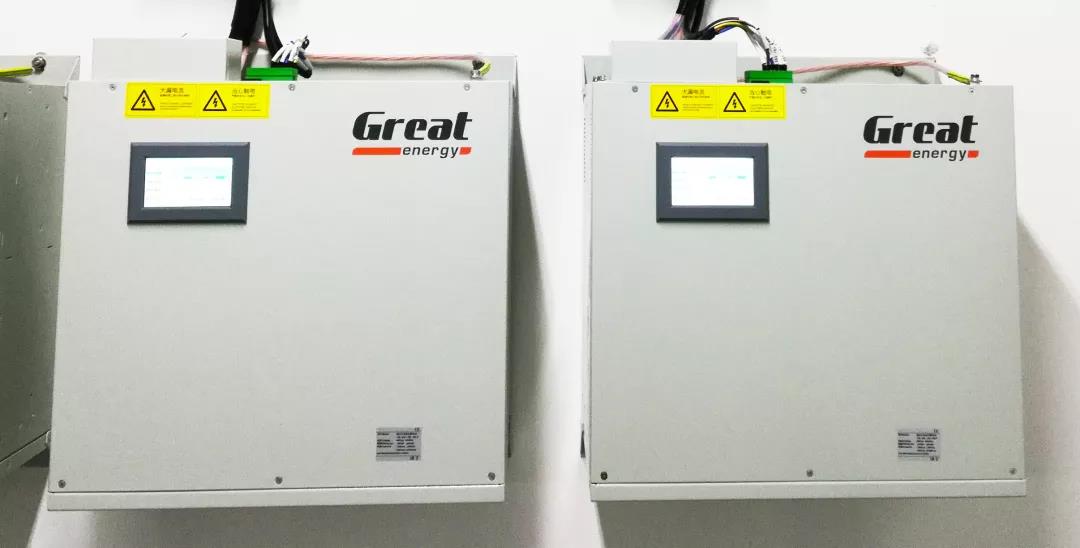

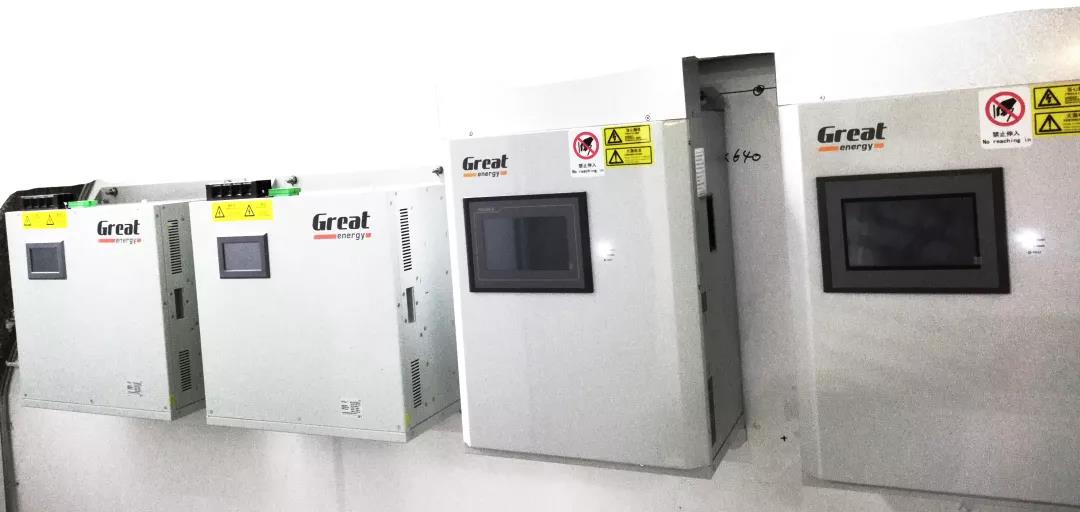

 (GRT-SVG靜止無功發生器裝機圖)

四、SVG開啟前、后對比

1、無功功率Q的變化

SVG開啟前

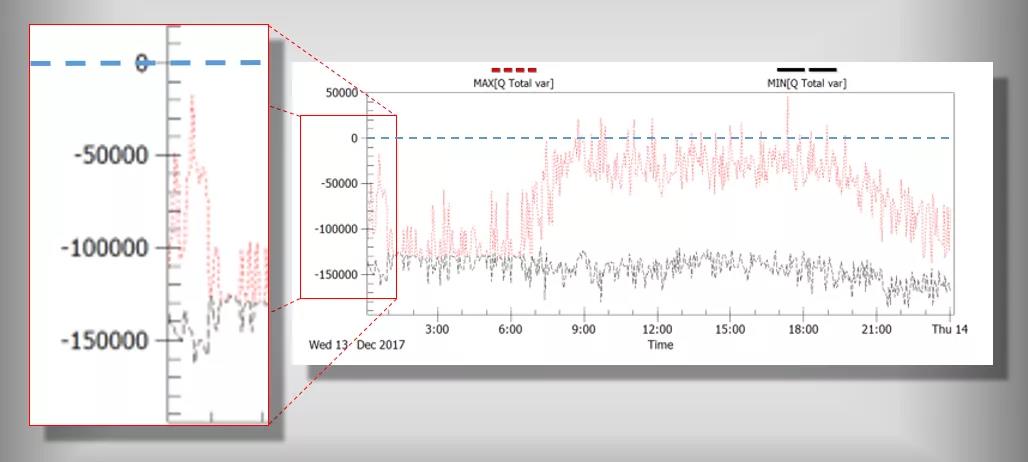

如圖所示，無功功率正向最大值為45.5kVar，反向最大值為-186.5kVar，平均值為-112.48kVar。無功功率主要分布在0（圖中藍色虛線）以下。

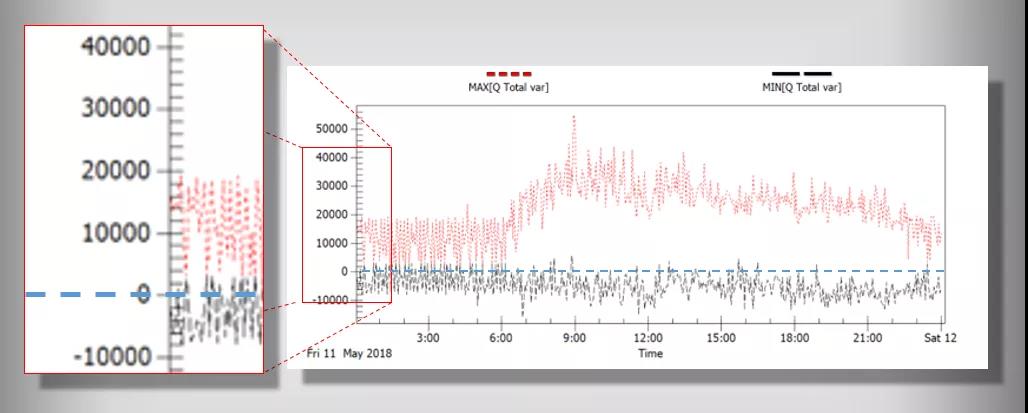

SVG開啟后

如圖所示，加裝后無功功率正向最大值為44kVar，反向最大值為-16kVar，平均值為8.101kVar。無功功率最大值基本在0（圖中藍色虛線）以上，最小值也是基本接近0（圖中藍色虛線）。

2、功率因數cosφ變化

SVG開啟前

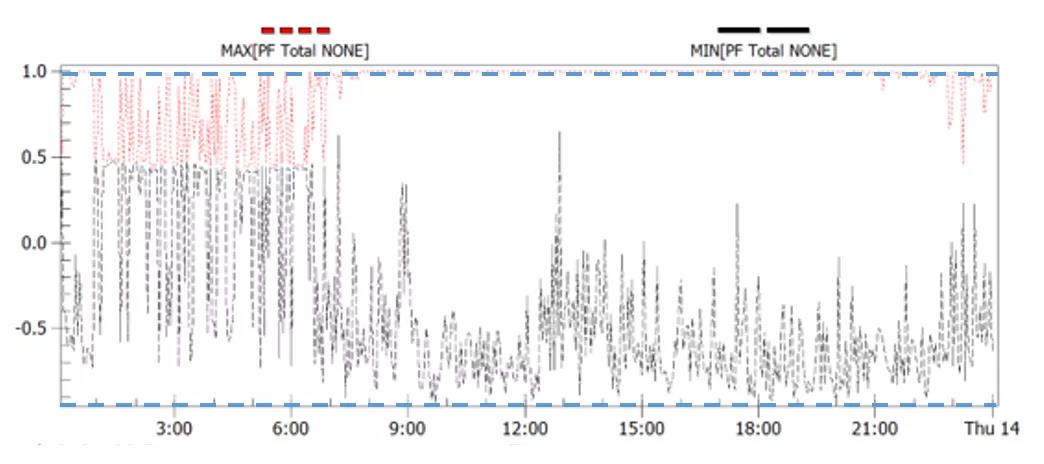

如圖所示，加裝前功率因數正向最大值為0.998，最小值0.45；反向最大值為-0.917。最小值-0.3。

SVG開啟后

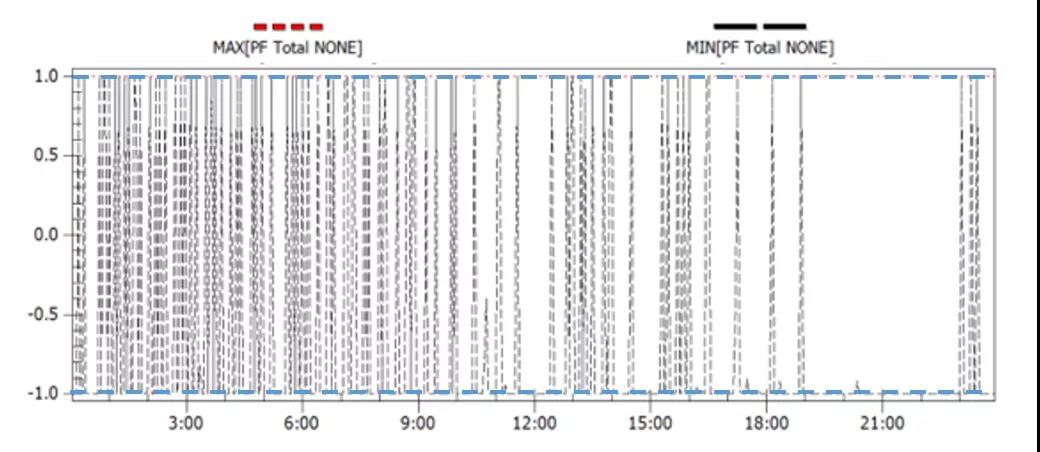

如圖所示，加裝后功率因數正向最大值1.000，反向最大值為-0.9994。絕對值大都在接近1的范圍左右波動。

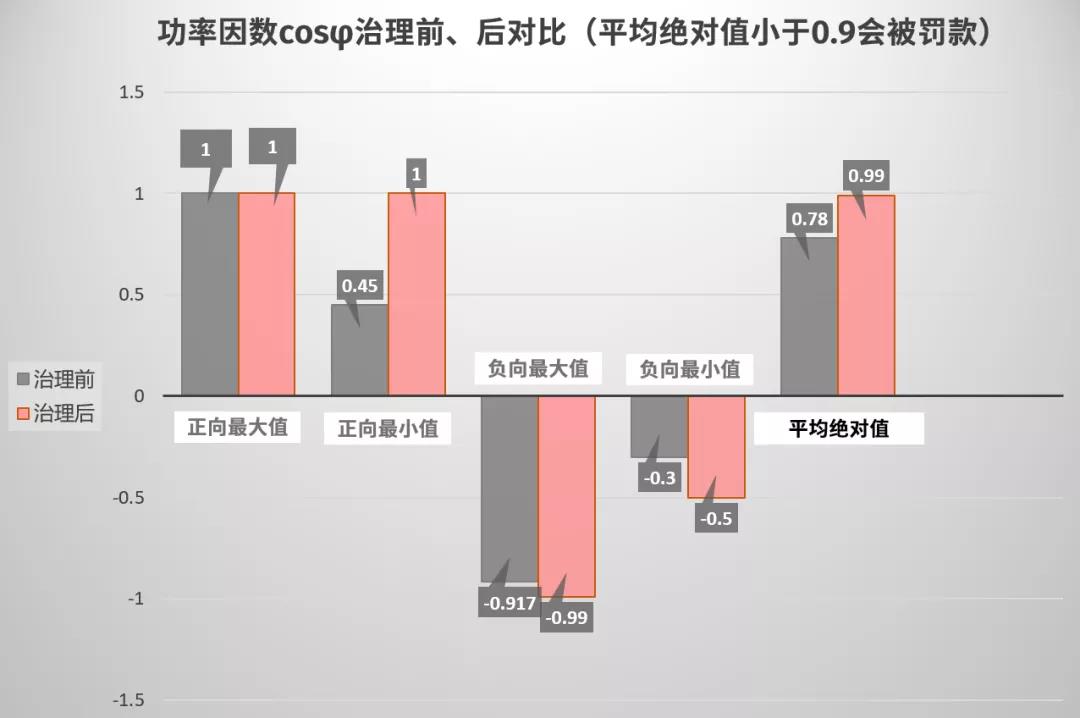

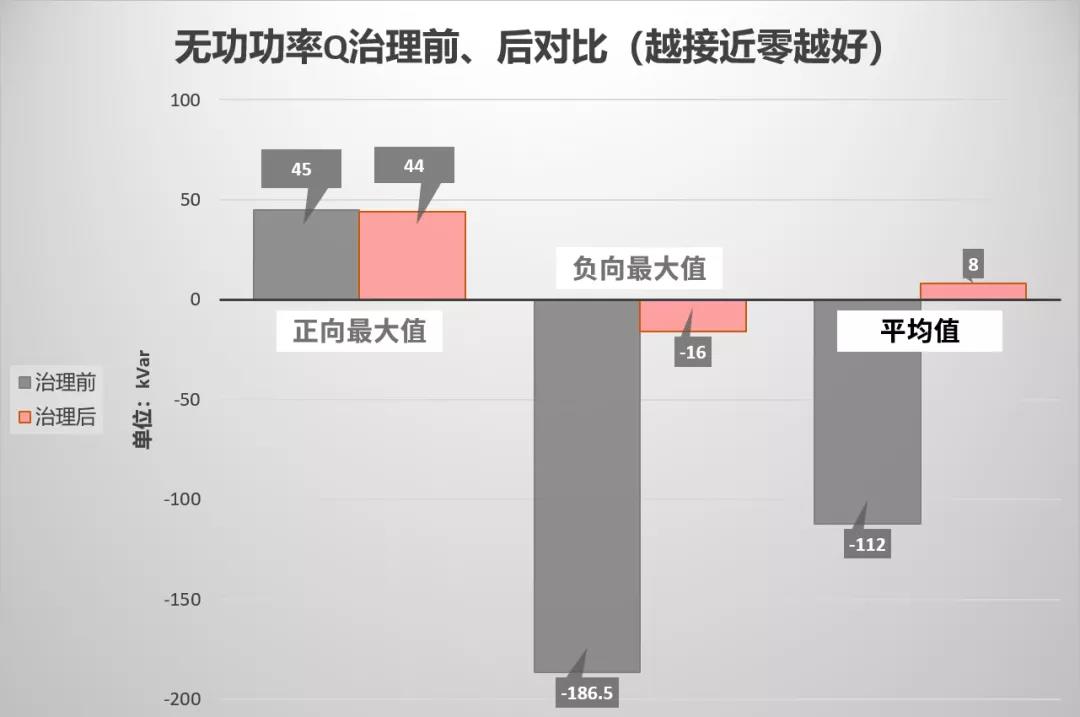

五、治理效果
